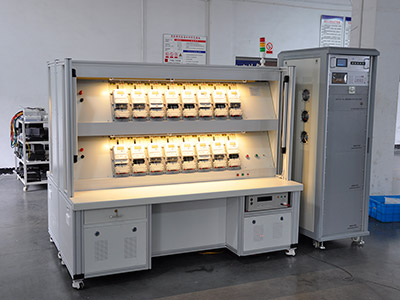

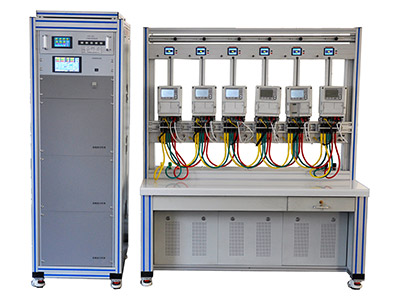

ZC-621B 三相电能表校验台

一、常规功能

1、可以检定各种电子式和机电式三相多功能电能表、电子式和感应式三相电能表、三相多费率电能表、预付费电能表和普通电能表等。可以检定各种测量原理（自然无功和人为无功）的无功电能表，包括三相四线真无功、三相三线真无功、三元件90º人为无功、二元件90º人为无功、二元件60º人为无功和单相电能表等；

2、可按国家检定规程或电力行业标准的要求，对潜动、启动、基本误差、标准偏差、24h变差等检定项目实行全自动检定。也可自定方案进行检定；还可自行选择测试点进行单点检定；

3、可以进行电压、频率、谐波、逆相序、电压不平衡、外磁场等影响量引起的改变量的测定；

4、自动识别色标，使所有被检表的色标停留在正面位置，以便进行潜动试验和起动试验；可按照规程要求自动计算起动试验等待时间和潜动试验等待时间，并判定起动和潜动是否合格；

5、可以同时检定同规格、三种不同常数、不同等级的电能表；

6、每一只被检表均设有专用的6位显示误差计算器；

7、装置输出、测量范围宽，可以检定各种常用量限的电能表。电流、电压量限全部自动切换（包括100A电流）。输出功率裕量大，在最大负载下可以长期稳定工作；

8、通过计算机自动监控检定过程，进行数据修约，判定检定结论，保存数据。可以 查询、浏览、打印检定证书和检验记录；

9、支持条形码输入、误差曲线图、用户系统、误差上下限设置、多种检定方案、管理权限设置、周检计划等；

10、可测量电压、电流、功率、功率因数、相位、频率等参数；

11、可实时显示相量图及同相电压、电流的波形图；

12、可进行谐波影响检验，谐波次数在2～21次范围内设置，负荷谐波幅度可在0～40%范围内设置，谐波相位可在0～360º范围内设置；

13、可以测定输出电压、电流波形失真度；

14、装置配有串口服务器或串口通讯板；每表位配置1～2路485通讯端口。多线程软件技术，平行通讯模式，大大提高工作效率；

15、有断点再续功能，允许挂起某一表位的试验，允许暂停和继续当前试验；

16、具有走字试验功能；

17、装置具有电压、电流输出的软启停功能，电压输出端短路、电流输出端开路的保护及报警功能，输出功率放大器全方位保护，可靠性高。

二、特殊功能

1、通讯测试；通信规约一致性检查；数据传输线抗干扰试验；载波通信性能试验（仅对具有载波通讯模块的台体）；

2、广播校时；日计时误差测试；

3、表内部数据验证；

4、读、写表设备号；

5、需量示值误差测试；需量周期误差测试；

6、时段投切误差测试；

7、组合误差测试；

8、电压跌落和中断试验；

9、正反向有功、正反向无功误差测试；

10、电能表基本功能检查（包括电能计量功能、费率和时段功能、需量复位功能、事件记录功能、编程器预置功能、显示功能、寄存器检查、通讯接口检查）等；

11、具有费控功能测试，支持本地费控和远程费控两种类型的电能表，安全认证试验；

12、可以对跳闸继电器进行测试；

13、可以测试智能电表的事件记录功能，包括失压、失流、断相、全失压、掉电、编程、清零、开关盖、拉闸等；

14、一致性试验；误差变差试验；误差一致性试验；负载电流升降变差试验；电流过载试验(仅对直接接入式表)。

ZC-621B系列三相电能表校验台是根据国家电网智能表标准和规程的要求，而研制开发电子程控式三相智能表电能表检验装置。适用于满足国网标准的三相本地费控智能电能表、远程费控智能电能表及智能电能表的校验。同时可用于0.2S级及其以下的各种电子式三相多功能电能表，电子式和感应三相电能表、三相多费率电能表的检验也可以检定各种测量原理的无功能表，包括三相四线自然无功、三相三线自然无功、三元件90º无功、二元件60º无功等。
