发电机转子交流阻抗测试仪的操作方法

ZC-401A发电机转子交流阻抗测试仪是我公司推出的最新款增强型发电机转子交流阻抗测试仪，该仪器采用当今最先进的高速微处理器技术，功能更强大，性能更优越，使用更方便。具有工作可靠性高、操作简便、测试精度高、小巧轻便等特点。目前在国内处于领先水平。



1.接通仪器工作电源，打开电源开关，待仪器复位后进入如图1所示的界面图，按“↑”“↓”键选择“自动测试”，然后按“OK”即可进入如图所示的“自动测试参数设置”界面，该界面右侧为试验的接线图。

• 设备编号――是用于区分不同设备、不同试验性质、次数。以便于在历史数据中查找和技术管理。
• 电压步长――是指在以电压为基准进行各参数数据采集时，每次采集数据之间间隔电压数字的大小，范围（5——50V）。
• 最大电压――是指试验中需要测试的最大电压值，范围（0--600V），其设定值的1.1倍为仪器默认的过压保护动作值。
• 最大电流――是指试验中需要测试的最大电流值，范围（0--120A），其设定值的1.1倍为仪器默认的过流保护动作值。

2.按照界面中的接线图连接调压器、仪器和被测的转子绕组。后面有更详细的接线图。

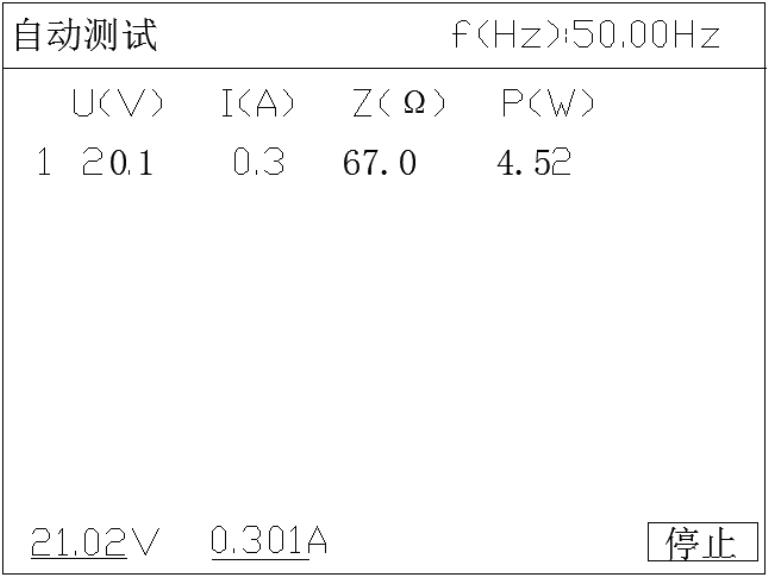

3.根据试验需要将以上参数设置好，移动光标选择“开始试验”后即可进入如图所示“自动测试”界面。


此界面的最上部显示当前的电压频率，中间为主显示区，显示已经捕捉到的数据记录，最下方为当前电压、电流的实时值。在此界面下调节调压器升压仪器将自动采集、显示所有参数在各测试点的测量数值。直至到最大设定电压值，仪器蜂鸣器发出提示音，提示数据测量完毕。此时应迅速将调压器回零。

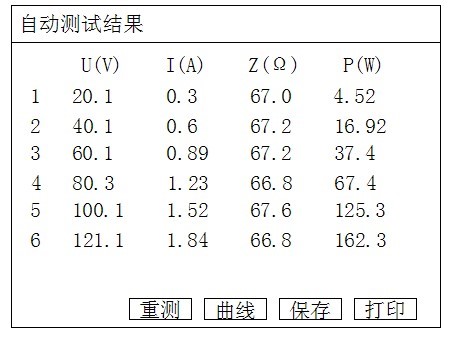

4.测试完毕后仪器界面将切换到如图5所示“自动测试结果”界面。

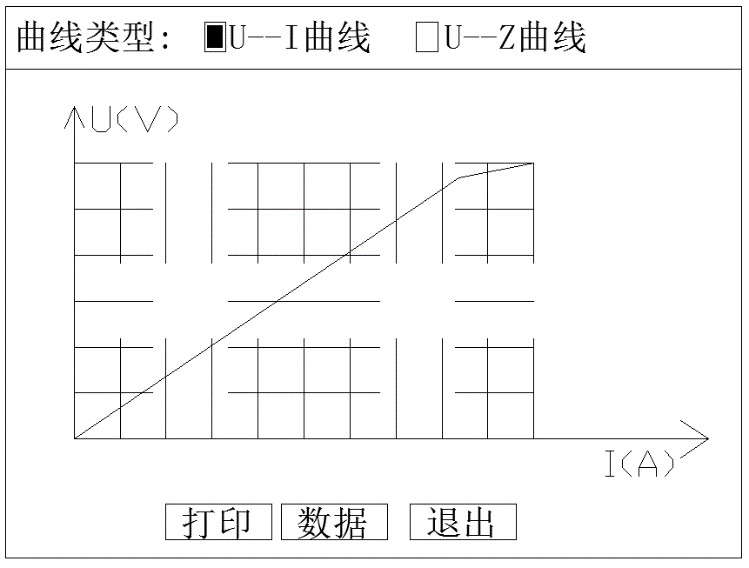

在当前界面中按键盘上的“↑”“↓”键可以遍历测量结果，按“保存”可以将当前测试结果保存到仪器的存储器中便于以后查阅，按“打印”可以将当前试验结果通过面板打印机打出，按“曲线”键后仪器将根据所测数据绘制出如图6所示“电压电流关系”曲线图。
