ZC-203C特种变比测试仪变比过程介绍

ZC-203C特种变比测试仪是我公司于2012年最新推出第二代专业变比测试设备，可用于电力系统的三相变压器测试，特别适合于Z型绕组变压器、整流变压器和平衡变压器测试。仪器采用了大屏幕液晶显示，全中文菜单及汉字打印输出，人机界面友好，功能完善，操作方便，是电力系统、变压器生产厂家和铁路电气系统进行变压器变比、组别、极性、以及角度测试的理想仪器。

1. 根据测试面板或使用说明书中对应的接线图进行正确接线。
2. 在主界面中选择变比变比，则显示变比测试设置界面如下图：

变比测试设置页面
该页面保存上次试验时的设置值，检查、修改该页面中的设置值使其与当前试验变压器一致。
编号：被试品的编号，用于被试品的管理与测试记录的保存识别。
类型：被试品的类型，有三相、单相、斯科特和逆斯科特等变压器的选择，对于对于电压互感器变比测试选择单相即可。
高压和低压接法：当选择三相变压器时会出现该选择项，该项只作为显示和打印组别的辅助项，不影响测试结果。
额定分接：变压器的额定分接档位数，用于自动判断当前测试档位。
每档：变压器的调压百分比，用于自动判断当前测试档位。
额定变比：变压器在额定档位时的标准变比，这个设置项若设置的不对会影响测试的比差结果，以上参数设置时请参考变压器铭牌。

3. 在上图中，光标选择“测量”，按确认键进入如下变比测试自动升压页面：

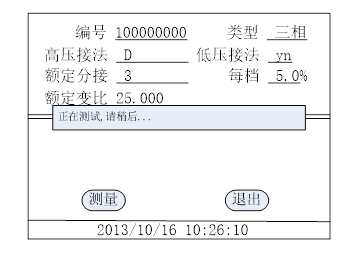

变比测试自动升压页面
    在此升压界面中，仪器会根据变压器的变比自动升至合适电压，并测试变比、误差、角差，此过程会在10秒钟以内完成，如果测试过程中出现错误会提示错误信息，测试完成会出现如下图所示限测量结果页面。

测量结果界面

在该页面的“保存”把当前的结果保存到随机的存储器上；“打印”则通过打印机打印当前的测试结果。
