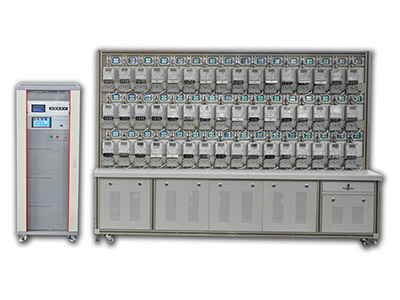

ZC-621A 单相电能表校验台

客户服务热线
销售热线:400-027-1566
技术支持:027-67849535
立即咨询
  • 服务说明
  • 武汉致卓测控科技有限公司专业生产【ZC-621A单相电能表校验台】,凡购买本产品的全国用户享受免费技术指导 、我公司对您所购买的单相电能表校验台提供一年内免费维修、终生维护、或者现场指导等服务,欢迎联系我们!

  • 关 键 词
  • 电能表校验台,单相电能表校验台

  • 相关文章
  • ZC-621A单相电能表校验台是根据国网/南网智能电能表相关规程和国家有关标准及规程的要求而开发研制的电子程控式单相智能表电能表检验装置。它集多功能通迅、双回路电流、费控测试、电力载波通迅等多种新功能于一体的装置。
    • 产品参数
    • 产品特性
    • 应用指南
    • 经典案例
    • 相关视频
    参数名称 主要指标
    装置的准确度等级 0.05级、0.1级。
    装置标准电能表等级 单相多功能标准电能表,准确度等级:0.05级。
    电压量程 0~240V(可任意设定) 准  确  度:0.02%
    调节范围:0~120% 调节细度:0.01%满度
    电流量程 0.005A、0.025A、0.05A、0.25A、0.5A、1A、2.5A、5A、10A、20A、50A、100A
    准  确  度:0.02%
    调节范围:0~120% 调节细度:0.01%
    移相范围 0~360º位 调节细度:0.01º
    输出频率 45Hz~65Hz 调节细度:0.01Hz
    指示仪表精度 电       压:<0.02% 电       流:<0.02%
    相       位:<0.01º 功       率:<0.05%
    输出波形失真度 电       压:<0.5% 电       流:<0.5%
    输出稳定度 电       压:<0.05% / 3分钟 电       流:<0.05% / 3分钟
    功       率:<0.05% / 3分钟
    谐波输出 2~21次,谐波含量<40%, 基波内任意设置。
    输出容量 电       流:>60VA / 表位 电       压:>20VA / 表位
    负载特性 阻性,感性,和容性(小4uF)
    启动电流输出 1mA(最小)
    准  确  度:<5% 起动功率:准确度<5%
    SYT10标准时钟 3×10-7/S(内部时基准确度),输出50KHz; GPS授时仪(选配)
    电流接线方式 1--2;4--3
    多路升压器精度 0.01级 每路额定负载:15VA
    装置输入电源 220VAC,±10%,50Hz 最大功耗:2000VA(24表位)




    表位 表架 尺寸:长×宽×高mm

    表位 表架 尺寸:长×宽×高mm
    6 1 1600×710×1600 24 1 2130×650×1800
    12 1 1600×710×1810 32 2 1800×650×1800
    24 1 2180×710×1810 40 2 2000×650×1800
    36 2 1800×710×1810 48 2 2130×650×1800
    40 2 2000×710×1810 60 2 2200×650×1800
    48 2 2180×710×1810 柜体 600×800×1650

    1、多种结构设计,一体或分体结构;专用铝合金框架,防火复合材料台面,外型美观大方;

    2、符合智能表标准接口的压接式接线盒(4根大电流接线柱,8根小信号接线柱),每表位配开路检测功能,可选配自动短接空置表位功能;也可配置电动或气动自动压接工装;

    3、双电流回路设计,每表位配置二个高品质100A磁保持继电器;可对防窃电双回路计量的电能表进行自动主次回路的误差测试;支持国网单相双回路费控智能电能表的手动、自动检定;无需二次接表,通过继电器切换的方式,实现火线(L)回路和零线(N)回路的不脱钩分别检验,一次完成;两个电流回路可通过键盘切换也可通过校表软件自动切换;

    4、采用数字脉宽调制技术功率源,输出功率大,效率高,发热低、稳定性高等特点;

    5、完善的故障检测、定位、保护和报警功能,具有电压短路、电流开路、功放过热、接触不良等保护功能;

    6、2~21次谐波叠加,幅值和相位可自由设定(谐波幅值在基波40%以内,相位0~360)。还可对输出量进行谐波分析并绘制波形;可对电能表进行谐波影响试验;

    7、每表位配置具有高压保护功能的独立脉冲输入、多功能信号输入、485通讯信号接口,6位数码显示的多功能显示板(显示基本误差、走字脉冲数、电表时钟、各种状态标志等);

    8、测试方案灵活设置,可完成基本误差、常数校核,潜起动试验,多费率电能、电压、电流、功率因素、零线电流示值误差等,日计时误差,时段投切误差,需量示值误差,需量周期误差等所有准确度要求试验;

    9、可完成误差变差,误差一致性、负载电流升降变差、电流过载等所有一致性试验及各种影响试验;

    10、可对各种电能表进行电压影响、频率影响、谐波影响等影响量试验;

    11、可以通过高精度GPS模块,实现电表的精确授时;

    12、可以对智能电能表进行通讯测试、广播校时;表内部数据验证、时区时段测试、组合误差测试;

    13、支持电量递减准确度、电价切换试验,负荷开关跳闸、合闸试验(内置继电器低压电流拉闸,外置继电器AC220电压检测)等费控功能试验;

    14、可以测试智能电表的冻结功能,可以进行多种冻结方式的测试等;

    15、测试智能电表的事件记录功能,包括失压、失流、断相、全失压、掉电、编程、清零、开关盖、拉闸等;

    16、可以进行电压跌落与电源中断、电源缓升缓降等试验;

    17、可以测试智能电表的停电显示和停电抄表功能;

    18、采用串口服务器或多路485通迅转换板,先进的多线程软件技术,使多表位485并行通迅,提高通迅效率;

    19、可选配载波模块切换器,实现单相载波电能表的载波通讯测试;

    20、预付费检测功能-跳闸功能试验;装置配置第三电流回路;能检测预付费剩余电量递减准确度,插入继电器测试卡(或达到报警电量)后,检测电能表有无跳闸。在进行预付费卡表跳闸功能检测时,在电压、电流升起时,任一表位的电流回路断开,装置的电压、电流均能够保证正常输出,电流不开路,不产生报警和关断,不对其它表位的运行产生影响,所有表位一次完成检测;

    21、功能强大的PC控制管理软件,根据测试智能表要求,可对将近2000个参数数据进行读写、界面简洁明了,全菜单图形模式,易学易用。数据库查询、统计、打印、联网一应俱全;

    22、配置SG186联网接口模块;

    23、提供动态数据库,便于第三方二次开发。

    ZC-621A单相电能表校验台是根据国网/南网智能电能表相关规程和国家有关标准及规程的要求而开发研制的电子程控式单相智能表电能表检验装置。它集多功能通迅、双回路电流、费控测试、电力载波通迅等多种新功能于一体的装置。具有自主知识产权的软件和费控测试功能。适用于0.2级及以下各种单相智能表的检验它以简洁美观的外形、精致的工艺、完善的功能和优异的性能。
