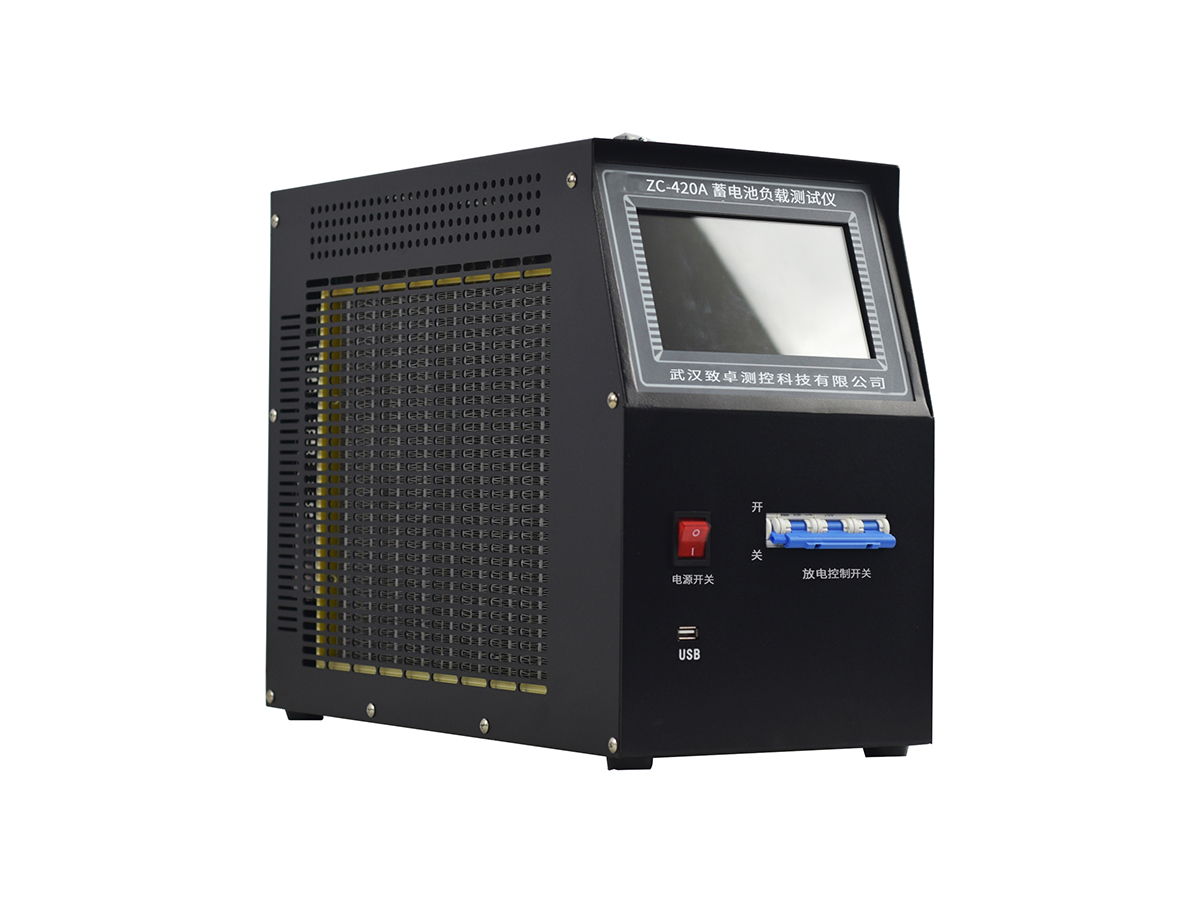

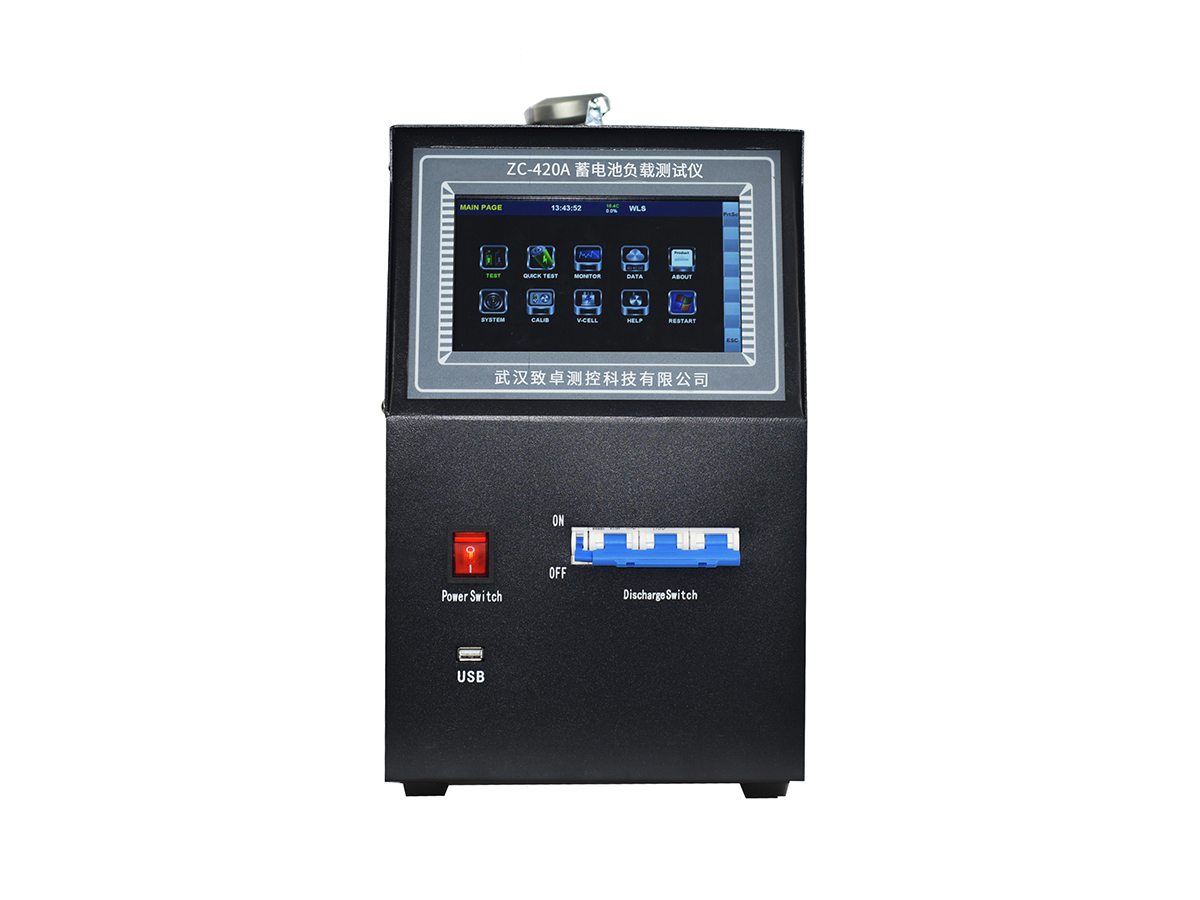

ZC-420A 蓄电池负载测试仪

蓄电池负载测试仪是专门为针对蓄电池组进行核对性放电实验、容量测试、电池组日常维护、工程验收以及其它直流电源带载能力的测试而设计。采用最新的无线通讯技术,通过PC机监控软件可对蓄电池放电过程进行实时监测,监控每节电池的放电过程。
  • 产品参数
  • 产品特性
  • 应用指南
  • 经典案例
  • 相关视频
电压等级
电压等级V 最大检测电池节数(节) 测试精度 选择
24(21-29) 2V(12)/6V(4)/12V(1) ±0.5%
48(43-58) 2V(24)/6V(8)/12V(4) ±0.5%
80(72-96) 2V(40)/6V(14)/12V(7) ±0.5%
110(99-132) 2V(55)/6V(5)/12V(9) ±0.5%

220(195-265) 2V(110)/6V(36)/12V(18) ±0.5%
380(342-456) 2V(190)/6V(64)/12V(32) ±0.5%

电流等级
电流范围 核对容量范围(10小时率放电) 测试精度 选择
0-30A 0-300Ah ±0.5%
0-60A 0-600Ah ±0.5%
0-100A 0-1000Ah ±0.5%
0-150A 0-1500Ah ±0.5%
1-200A 0-2000Ah ±0.5%
1-240A 0-2400Ah ±0.5%
2-300A 0-3000Ah ±0.5%

单体巡检部分
测量类型 2V、6V、12V(模块自动识别)
测量范围 测量类型 测量范围 分辨率
  2V 0~4V 0.001V
  6V 0~8V 0.001V
  12V 0~15V 0.01V
  测量精度 0.20%
通信方式 无线或RS485主机与单体监测盒通讯
无线 433MHz,GFSK调制,功率<10mW,接收灵敏度-115dbm(9600bps),>100m米
参数
重量 0.5KG
供电 DC4V-46V宽范围供电(电池供电)
功率 <0.5W


1、可对整组电池进行放电核容;
2、具备恒流、恒负载、恒功率三种放电模式;
3、放电参数可编程,控制精度高,测试精度高;
4、负载采用合金电阻,安全无污染稳定度高等特点;
5、巡检模块和PC机可实现有线和无线两种通信模式;
6、强大的PC分析管理软件,完整的分析报告。报表可保存及打印;
7、五种可编程放电终止条件:整组保护电压、放电限容、放电时长,单节截止电压和放电仪内部温度;
8、通信接口丰富,单节监测模块和主机间可选RS485/无线模式;
9、本系列产品规格齐全,涵盖各种系统电压,电流范围;
10、主机和PC间可选RS232/网口/无线模式,实时传输放电数据;
11、放电仪可并机使用,既可作为主机也可作为被控负载使用
12、用户界面友好,5.7寸彩色液晶触摸屏,全中文菜单;
13、放电数据和电压、电流曲线数据转存到U盘,或通过RS232上传到PC机中;
14、具备SD-Card海量存储功能(需定制);
15、具备GSM远传远控功能(需定制);
16、机器内部具备多重反接、过压、过流、过热保护;
17、机器体积小,重量轻,轻巧便携;
18、测试电池电压类型全面,可测2V、6V、12V电池;


蓄电池负载测试仪是专门为针对蓄电池组进行核对性放电实验、容量测试、电池组日常维护、工程验收以及其它直流电源带载能力的测试而设计。采用最新的无线通讯技术,通过PC机监控软件可对蓄电池放电过程进行实时监测,监控每节电池的放电过程。
蓄电池负载测试仪功耗部分采用新型合金电阻作为放电负载,安全可靠无污染稳定高。整机由32bit的ARM微处理器控制,5.7寸液晶触摸显示、中文菜单、配备多种接口可供用户按需选择。外观设计新颖,体积小、重量轻、移动方便。各种放电参数设定完成后,自动完成整个放电过程。
