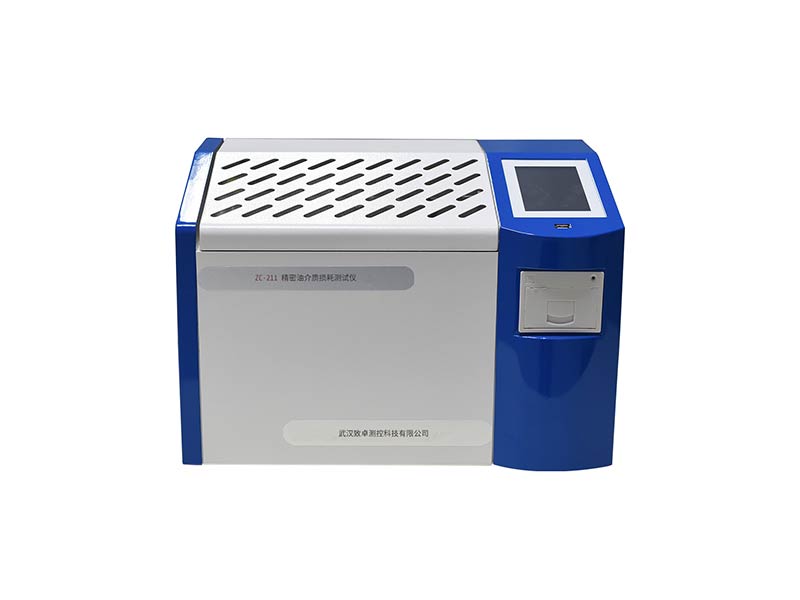

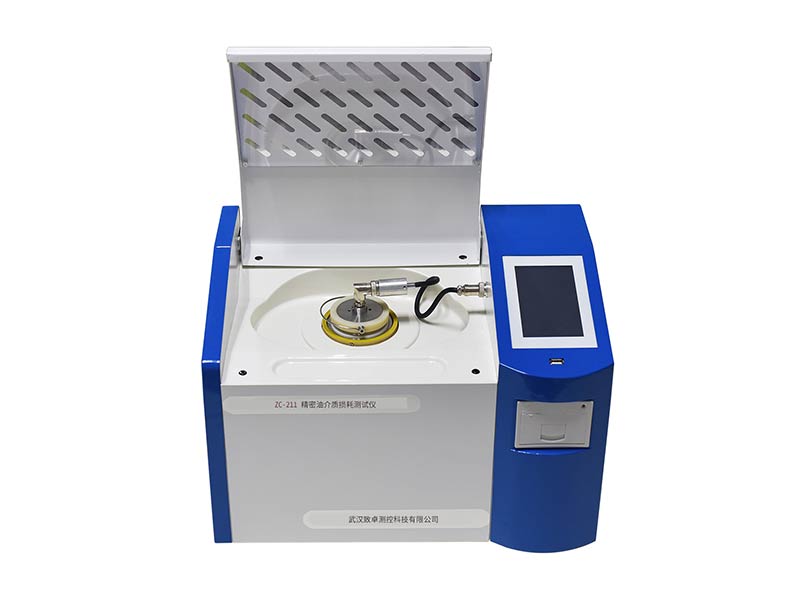

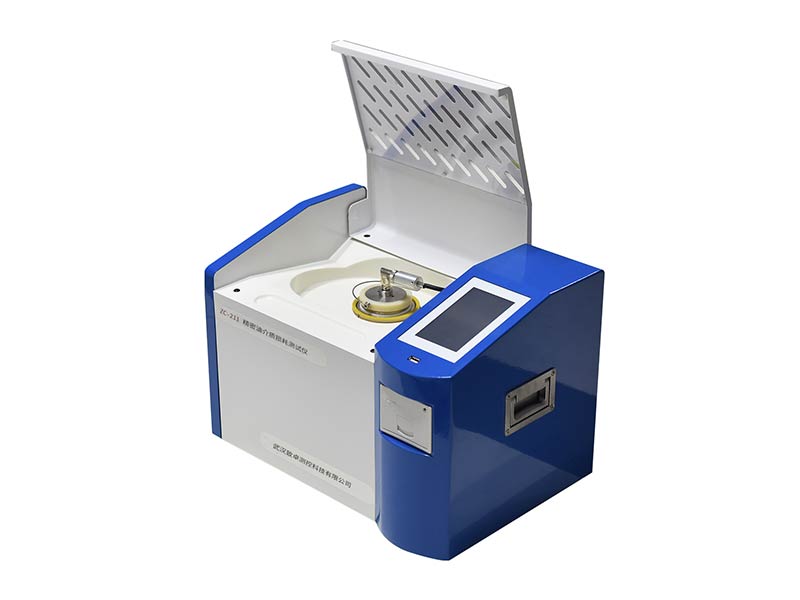

ZC-211D 精密油介质损耗测试仪

客户服务热线
销售热线:400-027-1566
技术支持:027-67849535
立即咨询
  • 服务说明
  • 武汉致卓测控科技有限公司专业生产【ZC-211D精密油介质损耗测试仪】,凡购买本产品的全国用户享受免费技术指导 、我公司对您所购买的精密油介质损耗测试仪提供一年内免费维修、终生维护、或者现场指导等服务,欢迎联系我们!

  • 关 键 词
  • 油介质损耗测试仪,精密油介质损耗测试仪,绝缘油介质损耗测试仪

  • 相关文章
  • ZC-211D精密油介质损耗测试仪依用于绝缘油等液体绝缘介质的介质损耗因数和直流电阻率的测量。一体化结构。内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。
    • 产品参数
    • 产品特性
    • 应用指南
    • 经典案例
    • 相关视频
    工作电源 电源电压        AC 220V±10%
    电源频率        50Hz±5Hz
    测量范围 电  容 量        5pF~200pF
    相对电容率        1.000~30.000
    介质损耗因数        0.00001~100
    直流电阻率        2.5MΩm~20TΩm
    测量精度 电  容 量       ±(1%读数+0.5pF)
    相对电容率        ±1%读数
    介质损耗因数        ±(1%读数+0.0001)
    直流电阻率       ±10%读数
    分  辨 率 电  容 量        0.01pF
    相对电容率        0.001
    介质损耗因数        0.00001
    温度测量 测温范围        0~125℃
    测量误差        ±0.5℃
    电压输出 交流试验电压        500~2200V,连续可调,频率50Hz
    直流试验电压        0~500V,连续可调
    物理特性 外型尺寸        500×360×420mm3
    总  重 量        22kg

    1、油杯采用符合国标GB/T5654-2007的三电极式结构,极间间距2mm,可消除杂散电容及泻漏对介损测试结果的影响。

    2、仪器采用中频感应加热,PID控温算法。该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点,使温度严格控制在预设温度误差范围以内。

    3、内部标准电容器为SF6 充气三电极式电容,该电容的介损及电容量不受环境温度、湿度等影响,使仪器精度在长时间使用后仍然得到保证。

    4、交流试验电源采用AC-DC-AC 转换方式,有效避免市电电压及频率波动对介损测试准确性影响,即便是发电机发电,该仪器也能正确运行。

    5、完善的保护功能。当有过压、过流、高压短路时,仪器能迅速切断高压,并发出警告信息。当温度传感器失效或没有连接时,发出警告信息。在中频感应加热炉内设有限温继电器,当温度超过120度时,继电器释放,加热停止。

    6、试验参数设置方便。温度设置范围0~125℃,交流电压设置范围500~2200V,直流电压设置范围0~500V。

    7、采用大屏幕LCD显示器,具有背光、显示清晰。人机界面友好,只需按照汉字菜单提示、输入命令,仪器即可自动进行测试。并自动存储和打印测试结果。

    8、自带实时时钟,测试日期、时间可随测试结果保存、显示、打印。

    9、空电极杯校准功能。测量空电极杯的电容量和介质损耗因数,以判断空电极杯的清洗和装配状况。校准数据自动保存,以利于相对电容率和直流电阻率的精确计算。

    ZC-211D精密油介质损耗测试仪依据GB/T5654-2007《液体绝缘材料 相对电容率、介质损耗因数和直流电阻率的测量》设计制造。用于绝缘油等液体绝缘介质的介质损耗因数和直流电阻率的测量。一体化结构。内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。仪器内部采用全数字技术,全部智能自动化测量,配备了大屏幕(240×128)液晶显示器,全中文菜单,每一步骤都有中文提示,测试结果可以自动存储并打印输出,操作人员不需专业培训就能熟练使用。
