ZC-106C 无线二次负荷及压降测试仪

  • 二次负荷及压降测试仪

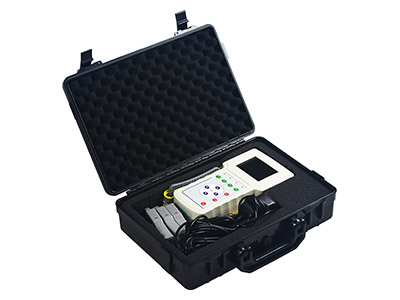

  • 二次负荷及压降测试仪(附件)
  • 二次负荷及压降测试仪(附件)
  • 二次负荷及压降测试仪(外包装箱)
客户服务热线
销售热线:400-027-1566
技术支持:027-67849535
立即咨询
  • 服务说明
  • 武汉致卓测控科技有限公司专业生产【ZC-106C无线二次负荷及压降测试仪】,凡购买本产品的全国用户享受免费技术指导 、我公司对您所购买的无线二次负荷及压降测试仪提供一年内免费维修、终生维护、或者现场指导等服务,欢迎联系我们!

  • 关 键 词
  • 二次负荷及压降测试仪,无线二次压降及负荷测试仪

  • 相关文章
  • ZC-106C无线二次负荷及压降测试仪又称二次压降负荷在线测试仪、互感器二次压降负荷在线测试仪,单台主机可以完成三相电压、电流、相位、频率、功率、功率因数、三相不平衡度等电参数的高精度测量,具有体积小,重量轻,携带方便,接线简单,测试准确等优点。
    • 产品参数
    • 产品特性
    • 应用指南
    • 经典案例
    • 相关视频
    规格型号 ZC-106C
    测试用途 CT/PT二次压降和二次负荷测量
    工作电源 输入电压 185Vac~250Vac
    频       率 50/60Hz
    输入功率 40VA
    接       头 标准DC插头
    比       差 测量范围 0.001~99.9%
    测量误差 X=±(X×1%+Y×1%±0.02%)
    分  辨 率 0.001%
    角       差 测量范围 0.01~999.9′
    测量误差 Y=±(X×1%+Y×1%±0.5分)
    分  辨 率 0.01′
    PT二次导纳 测量范围 1.00~99.9mS
    测量误差 ±1%±0.02mS
    分  辨 率 0.01%mS
    CT二次阻抗 测量范围 0.1~50Ω
    测量误差 1%±2个字
    分  辨 率 0.01Ω
    电       压 测量范围 5~600V
    测量误差 0.5%×读数±5个字
    分  辨 率 0.1V
    电       流 测量范围 0.001~6A(可扩展)
    测量误差 0.5%×读数±5个字
    分  辨 率 0.0001A
    有功功率 测量范围 0.005~3600W
    测量误差 0.5%×读数(PF=1)
    分  辨 率 0.1W
    无功功率 测量范围 0.005~3600Var
    测量误差 0.5%×读数(PF=0)
    分  辨 率 0.1Var
    频       率 测量范围 45~65Hz
    测量误差 ±0.02Hz
    分  辨 率 0.01Hz
    相       位 测量范围 0~360º
    测量误差 ±0.1º
    分  辨 率 0.1º
    环境条件 运行温度 -20℃~+50℃
    存储温度 -20℃~+50℃
    湿       度 相对湿度:5%~95%,不结露
    物理特性 尺       寸 手持终端×2:135×240×55mm3
    外包装箱×2:390×290×105mm3
    重       量 手持终端×2:1kg(不含附件)
    总  重  量×2:2.5kg(含附件)

    1、分布式无线同步测量伏安相位电参数,无线同步测量六路电压幅值相位,可单相或者三相测量二次压降, 自动计算比差,角差值;

    2、单独使用可当作二次负荷在线测试仪和三相伏安相位表;

    3、无需GPS,避免因天气和高楼等原因,而长时间寻星;

    4、不需要在电能表侧和PT端之间拉设临时电缆,避免由于电缆绝缘或者操作问题造成的PT二次短路;

    5、采用无线作为通信方式,避免了载波通信方式对二次测量回路的污染,影响电能计量准确性;

    6、可单相测量也可三相测量;

    7、可选用无线中继器,解决地下室及屏蔽很好的室内无线通讯的问题;

    8、电流幅值相位测量最小可达1mA. 非常适合变电站主变带负荷试验以及新建站或负荷小的站电流测量;

    9、自动切换量程;

    10、电压,电流采样全隔离;

    11、可通过SD卡升级应用程序,测量数据可导出到SD卡;

    12、采用3.5寸彩色液晶显示屏;

    13、内置大容量锂电池,一次充电后,不关屏幕背光时,可以连续工作6小时(开启背光关闭功能,待机时间更长);

    14、工业级工作温度范围: -20~50℃。

    ZC-106C无线二次负荷及压降测试仪又称二次压降负荷在线测试仪、互感器二次压降负荷在线测试仪,单台主机可以完成三相电压、电流、相位、频率、功率、功率因数、三相不平衡度等电参数的高精度测量,具有体积小,重量轻,携带方便,接线简单,测试准确等优点。
