ZC-401A 发电机转子交流阻抗测试仪的自动测试试验方法

ZC-401A 发电机转子交流阻抗测试仪是判断发电机转子绕组有无匝间短路的专用仪器，可以全自动、手动（单向或双向）测量转子绕组的电压、电流、阻抗、功率、相位角等参数。

ZC-401A 发电机转子交流阻抗测试仪采用先进的高速微处理器技术，功能更强大，性能更优越，使用更方便。具有工作可靠性高、操作简便、测试精度高、小巧轻便等特点。目前在国内处于领先水平。

发电机转子交流阻抗测试仪的自动测试试验方法

一、接通发电机转子交流阻抗测试仪工作电源，打开电源开关，待发电机转子交流阻抗测试仪复位后进入如图1所示的界面图，按"↑""↓"键选择"自动测试"，然后按"OK"即可进入如图2所示的"自动测试参数设置"界面，该界面右侧为试验的接线图。

图1 发电机转子交流阻抗测试仪开机界面图

图2 自动测试参数设置界面

其中：

1、设备编号――是用于区分不同设备、不同试验性质、次数。以便于在历史数据中查找和技术管理。

2、电压步长――是指在以电压为基准进行各参数数据采集时，每次采集数据之间间隔电压数字的大小，范围（5——50V）。

3、最大电压――是指试验中需要测试的最大电压值，范围（0--600V），其设定值的1.1倍为发电机转子交流阻抗测试仪默认的过压保护动作值。

4、最大电流――是指试验中需要测试的最大电流值，范围（0--120A），其设定值的1.1倍为发电机转子交流阻抗测试仪默认的过流保护动作值。

二、按照界面中的接线图连接调压器、发电机转子交流阻抗测试仪和被测的转子绕组。后面有更详细的接线图。

注意：接线过程一定按照仪器所示接线，否侧有可能出现烧毁仪器或其他设备！

三、根据试验需要将以上参数设置好，移动光标选择"开始试验"后即可进入如图3所示"自动测试"界面。

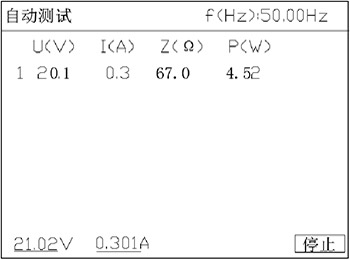

图3 自动测试界面

此界面的最上部显示当前的电压频率，中间为主显示区，显示已经捕捉到的数据记录，最下方为当前电压、电流的实时值。在此界面下调节调压器升压发电机转子交流阻抗测试仪将自动采集、显示所有参数在各测试点的测量数值。直至到最大设定电压值，仪器蜂鸣器发出提示音，提示数据测量完毕。此时应迅速将调压器回零。

注意：当出现误操作使输出电压或电流有一项超过设定最大值的1.1倍时，仪器将提示过压信息，此时应立即降压并注意当前电压值是否在被试品承受范围内。

1、测试完毕后发电机转子交流阻抗测试仪界面将切换到如图4所示"自动测试结果"界面。

图4 自动测试结果界面

在当前界面中按键盘上的"↑""↓"键可以遍历测量结果，按"保存"可以将当前测试结果保存到仪器的存储器中便于以后查阅，按"打印"可以将当前试验结果通过面板打印机打出，按"曲线"键后发电机转子交流阻抗测试仪将根据所测数据绘制出如图5所示"电压电流关系"曲线图。

图5 电压电流关系曲线图

注意：发电机转子交流阻抗测试仪可以显示50组测试结果，若测试结果超过50组，发电机转子交流阻抗测试仪只记录前50组数据。
