变压器有载分接开关测试仪的操作方法

变压器有载分接开关是与变压器回路连接的唯一运动部件，因此有载分接开关的检测，越来越引起重视。依据行标《DL/T846.8—2004有载分接开关测试仪》，要求检查有载分接开关的动作顺序，测量切换时间等。为此，武汉致卓测控科技有限公司成功的研制了变压器有载分接开关参数测试仪器，变压器有载分接开关测试仪主要用于测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。

变压器有载分接开关测试仪智能化程度高，全部中文菜单提示，操作简单。有载分接开关测试仪体积小，重量轻，抗干扰能力强，大大减轻了现场工作人员的劳动强度，是发供电单位，变压器制造行业保障安全生产，提高产品质量的理想仪器。

变压器有载分接开关测试仪的操作方法

1、变压器有载分接开关测试仪操作时需注意事项

（1）使用前，变压器有载分接开关测试仪的接地端子必须接好地线。

（2）测试过程中，不允许拆除测试线。

（3）带绕组测试时，变压器的非测试端应三相短路接地。

2、带绕组测试方法

a、拆去被测变压器的三侧引线，将非测试端（通常为中压侧、低压侧）分别三相短路接地。将测试钳黄、绿、红、黑依次夹到被测变压器的调压侧（通常为高压侧）套管的A、B、C三相和中性点上，然后将测试线另一端黄、绿、红、黑线分别接在有载分接开关测试仪的A、B、C、N端子上。带绕组和不带绕组测试步骤相同。

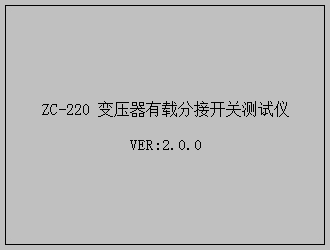

b、确认以上接线无误后，开机，有载分接开关测试仪进入主界面（见图1-1）。

图1-1 主界面

如果要开始测试，请选择【测试】-【启动测试】，将弹出设置界面（见图1-2），按需求设置好后，选择【确定】，按【确定】键。图1-2设置界面，

图1-2 设置界面

测试设置完成后，进入充电界面（见图1-3）。等待电流变化小于10mA的时候，可以按确定键继续。

图1-3 充电界面

充电完毕后，进入等待测试界面（见图1-4）。此时可手动或电动操作机构，动作完毕后，液晶屏自动显示出动作波形（见图1-5）。

图1-4 等待测试界面

图1-5 测试结果曲线

2、无绕组测试方法

将测试线黄、绿、红测试钳分别接到调压开关X1（A1）、Y1（B1）、Z1（C1）上，并用短路线分别接到对应的X2（A2）、Y2（B2）、Z2（C2）上，黑色测试钳接到中性点上，测试线的另一端分别接到变压器有载分接开关测试仪对应的端子上。带绕组测试与不带绕组测试相比较，前者的动作时间长。例如：无绕组测试4分接到5分接的开关动作波形的接线方法（见图1-5）。

图1-5 对应连接有载分接开关测试仪面板

注意：A、B、C三相动触头短接后接到仪器的中性点接线端子上。

3、调压侧绕组Y型接线中性点没有引出的变压器的测试方法

这种结构的试品在不吊芯情况下，中性点无法引出，只好每两相一测试，例如测A、B两相，接线方法如图1-6所示，把C相当作中性点，操作步骤和带绕组测试方法相同，只是在液晶屏上一次只显示两组波形和数据，数据的分析和有中性点引出的变压器的分析方法相同，只是过渡电阻值需要换算：设测量值为R'，实际值为R，则两相测量时R＝1/3R'（如单相测量时则R＝1/2R'）。待A、B相测完以后，可以再把A相当作中性点，测量B、C相，或者把B相当作中性点，测量A、C相。其接线方法和数据分析均相同。

图1-6 接线方法

4、调压侧绕组Δ型接线的变压器的测试方法

变压器有载分接开关测试仪的测试接线方法同图1-6，操作步骤和数据的分析和其它变压器测试方法一样，只是过渡电阻值需要换算：设测量值为R'，实际值为R，则两相测量时R＝R'，单相测量时R=2/3 R'。
