ZC-106B 无线二次压降测试仪是分布式无线同步测量电压互感器二次压降以及伏安相位等电参数的仪器，由两台手持测量终端组成，每台手持终端单独使用时，可以当作三相伏安相位表使用。两台同时使用时可以无线同步测量六路电压幅值，相位等参数，可以测量单相或者三相电压互感器二次压降，测试现场不需要在电能表侧和PT端之间拉设临时电缆，从测试原理上杜绝了因拉设电缆可能引起的电网事故，既保证了电能计量的准确性，又不影响电网的安全稳定运行，解决了传统的PT二次回路压降测试仪测试时拉线工作量大、容易出事故的难题。
ZC-106B 无线二次压降测试仪彻底解决变电站内分布式同步测量的问题，无需GPS，无需放电缆来引入参考电压，避免由于电缆绝缘或者操作问题造成的PT二次短路，简单实用。
无线二次压降测试仪又称二次压降在线测试仪、互感器二次压降在线测试仪,单台主机可以完成三相电压、电流、相位、频率、功率、功率因数、三相不平衡度等电参数的高精度测量,具有体积小，重量轻，携带方便，接线简单，测试准确等优点。

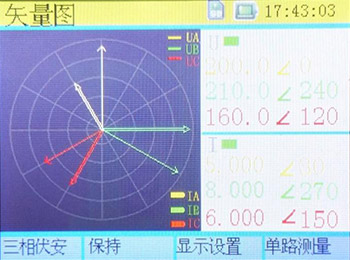

该功能用矢量（相量）图的方式显示三相电压，三相电流的幅值和相位。电压幅值的大小与电压矢量的长度成比例。电流幅值的大小与电流矢量的长度成比例。在界面的右侧用数字显示电压，电流的幅值和相位，并且自动的判断电压相序和电流相序是否正确。用白色方块表示幅值大小，相序无法判断，用红色方块表示相序错误，用绿色方块表示相序正确。所有矢量都是以UA为相位参考，界面如图1所示：
保持功能使屏幕上的参数测量值，矢量图保持不变，便于用户读取、分析等。通过按下F2键即可实现当前测量结果的保持与取消保持。
在本界面时，按下F1键，无线二次压降测试仪回到三相伏安界面。
在本界面时，按下F4键，无线二次压降测试仪跳转到单路测试界面。
在本界面时，按下F3键，无线二次压降测试仪跳到显示设置界面。
在该界面下，可以实现矢量图的角度正方向，零序位置，基准量角度，以及是否显示UA,UB,UC,IA,IB,IC矢量。界面如图2所示。
用←，→键移动到需要更改的项目，并用↑，↓键更改项目选项。由于电测计量部门和继电保护部门不同用户习惯不同，国内外不同设备上显示向量图方式也不同，为方便用户使用，向量图绘制还可以根据用户习惯进行设置，角度正方向可设为顺时针或逆时针，0°角可设为12 点钟方向或3 点钟方向，基准量可以设为0°或330°。
可以设置是否显示UA,UB,UC,IA,IB,IC.更改完参数设置后，可以按F3键，保存设置，另外也可按F2直接复默认设置参数，按F1键回到矢量图界面查看设置的结果。
如设置基准量角度为330°，则在向量图显示时会将基准量的角度调整显示为330°其余各量会根据同基准量之间的相位角进行相应的调整，保证各输入量之间的相位关系。
增加此功能是为方便电能计量使用部门在三相三线制时的测量。根据相电压与线电压之间的关系，如假定UA 为0°，则UAB 应为330°。
假设UA = 200.0 ∠0°，UB = 210.0 ∠240°，UC= 160.0 ∠120°，IA = 5.0 ∠30°，IB = 8.0 ∠270°，IC = 6.0 ∠150°，角度正方向为:逆时针,零序位置为:三点，基准量角度为:0°时，矢量图如图3所示：
角度正方向为:顺时针,零序位置为:三点，基准量角度为:0°时，矢量图如图4所示：
角度正方向为:逆时针,零序位置为:三点，基准量角度为:330°时，矢量图如图5所示：
角度正方向为:逆时针,零序位置为:十二点，基准量角度为:0°时，矢量图如图6所示：
无线二次压降测试仪角度正方向为:顺时针,零序位置为:十二点，基准量角度为:0°时，矢量图如7所示：
