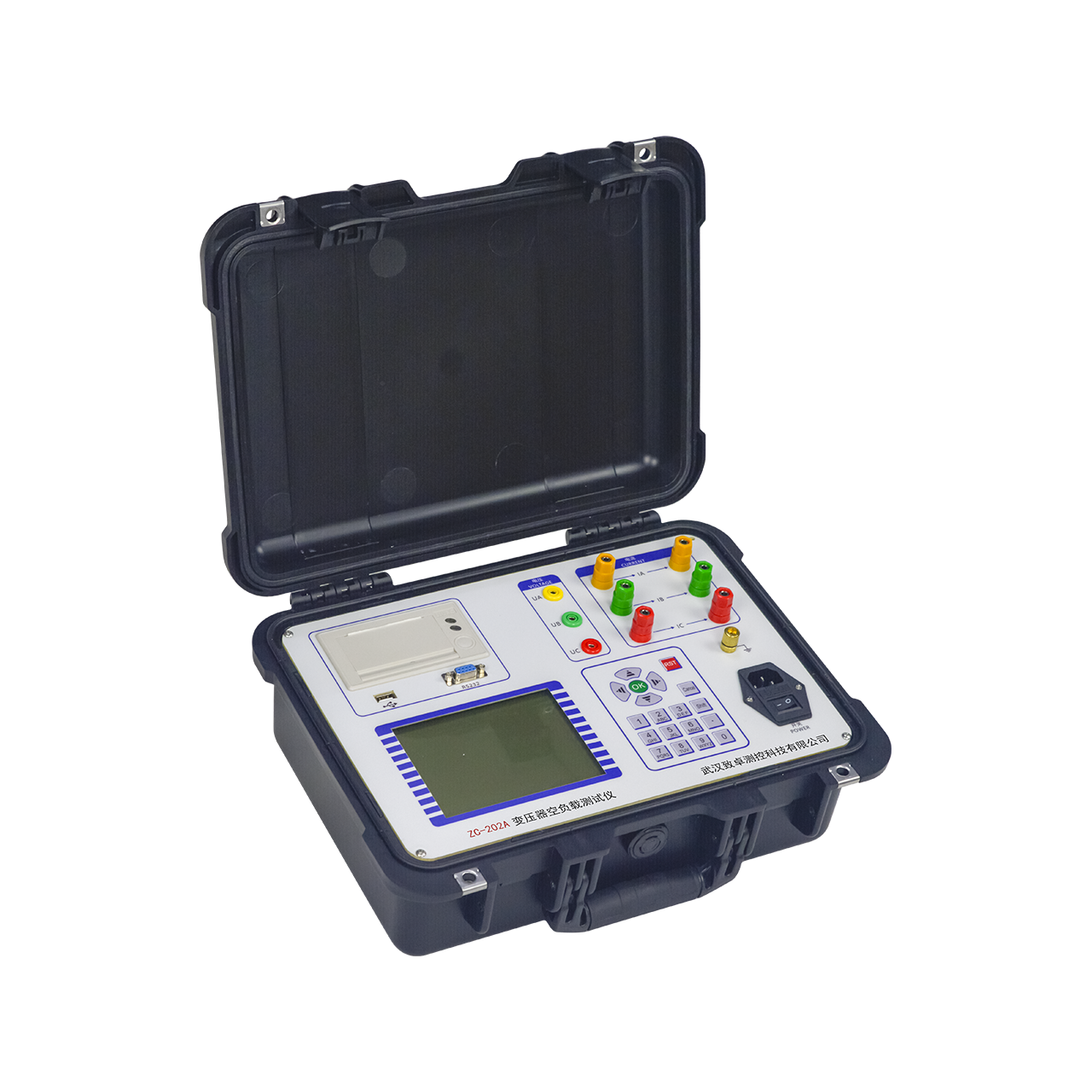

ZC-202A变压器空载负载特性测试仪使用方法

1. 可测量变压器的空载电流、空载损耗、短路电压、短路（负载）损耗。
2. 可进行谐波试验，分析至31次谐波。
3. 仪器内部自动进行量程切换，允许测量电压、电流范围宽，接线简单。
4. 做三相变压器的空载、负载试验时，仪器能自动判断接线是否正确，并显示三相电压、电流的相量图。
5. 单机可以完成1000KVA以下的配电变压器全电流下的负载实验的测量；在三分之一额定电流下可完成3150KVA以下的配电变压器的负载试验的测量（在三分之一的额定电流下，仪器可换算到额定电流下的负载损耗参数）。
6. 所有测试结果均自动进行相关校正。仪器可自动进行诸如：波形校正、温度校正、非额定电压校正、非额定电流校正等多种校正，使测试结果准确度更高。
7. 320x240大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，触摸按键使操作更简便，宽温液晶带亮度调节，可适应冬夏各季。
8. 仪器可以由用户预设40组被试品参数，而且这些参数可以根据需要随时删除和增加，使用非常方便。
9. 自带实时电子钟，自动记录试验的日期、时间利于实验结果的保存、管理。
10. 面板式热敏打印机，可现场快速打印试验结果。
11. 数据（试品设置、测量结果、测试时间等）具备掉电存贮及浏览功能，可以存储500组实验结果，能与计算机联机传送数据。
12. 允许外接电压互感器和电流互感器进行扩展量程测量，可测量任意参数的被试品。

负载试验过程介绍

1. 根据变压器类型参考后面对应的接线图进行正确接线，然后接通空负载测试仪的工作电源。
2. 在主界面中选择负载试验，则显示负载试验设置界面如下图：

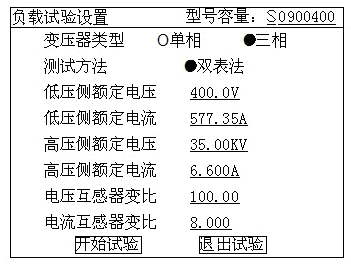

图10 负载试验设置页面

该页面保存上次试验时的设置值，检查、修改该页面中的设置值使其与当前试验变压器一致，尤其要注意检查编号的后5位所代表的容量值、高压侧额定电流、电流互感器变比等，避免设定值错误或者试验电流超量程。
注：在我司某些版本的仪器中，为了简化外部的接线，仪器内部已经接成了双表法，此时该界面的测试方法不可选择。

3. 在图9中选择“开始试验”，进入负载试验测试数据界面：

图11 负载试验测试数据页面

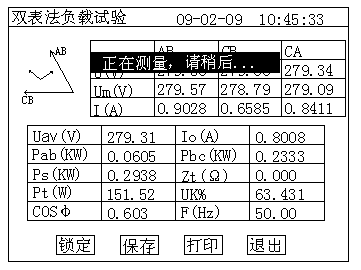

图12 负载损耗正在测量计算页面

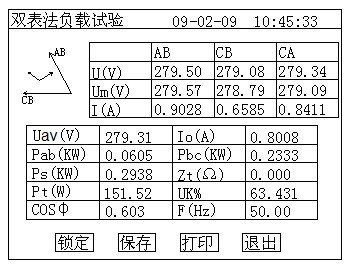

图11显示负载试验时当前温度下的所有测试数据：Uav（V）为当前三相电压的平均值，Io（A）为三相电流的平均值，Ps（KW）为当前电压下的实测功率， Pt（KW）为当前温度下校正到额定电流时的复载损耗，Zt（Ω）为当前温度下的短路阻抗，Uk%为当前温度下的短路电压百分比。
左上侧为试验电压、电流的向量图，如果接线错误，该页面提示“接线错误，请关机检查”；通过调压器缓慢增加试验电压，当Io（A）等于负载试验的试验电流时，停止升压。移动光标到“锁定”按钮，长按OK键将出现图12正在测量的提示，此时保持调压器不动，当图12中的正在测量的提示消息消失后，当前测试结果已经被锁定，然后“锁定”按钮变为“重测”按钮，此时请迅速操作调压器降压至零位。

4. 在图10种选择“温度校正”，显示温度校正界面：

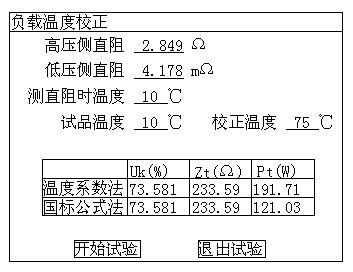

图13 负载结果温度校正页面
该页面的参数设置值为上次试验的设置值，检查、修改使其与当前被试品一致，本仪器提供两种温度校正算法：温度系数法和国标公式法，这两种算法的公式见后面附录。
在该页面的“保存”把当前的结果保存到随机的存储器上；“打印”则通过打印机打印当前的测试结果。
