ZC-201C变压器空载负载特性测试仪使用方法

1）根据变压器类型参考后面对应的接线图进行正确接线，然后接通空负载测试仪的工作电源。
2）在主界面中选择负载试验，则显示负载试验设置界面如下图：

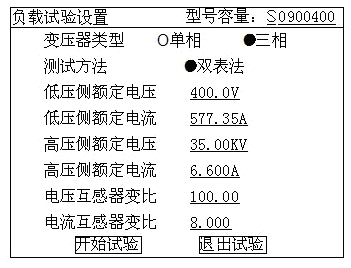

图10 负载试验设置页面
该页面保存上次试验时的设置值，检查、修改该页面中的设置值使其与当前试验变压器一致，尤其要注意检查编号的后5位所代表的容量值、高压侧额定电流、电流互感器变比等，避免设定值错误或者试验电流超量程。
注：在我司某些版本的仪器中，为了简化外部的接线，仪器内部已经接成了双表法，此时该界面的测试方法不可选择。
3）在图9中选择“开始试验”，进入负载试验测试数据界面：

图11 负载试验测试数据页面

图12 负载损耗正在测量计算页面
图11显示负载试验时当前温度下的所有测试数据：Uav（V）为当前三相电压的平均值，Io（A）为三相电流的平均值，Ps（KW）为当前电压下的实测功率， Pt（KW）为当前温度下校正到额定电流时的复载损耗，Zt（Ω）为当前温度下的短路阻抗，Uk%为当前温度下的短路电压百分比。
左上侧为试验电压、电流的向量图，如果接线错误，该页面提示“接线错误，请关机检查”；通过调压器缓慢增加试验电压，当Io（A）等于负载试验的试验电流时，停止升压。移动光标到“锁定”按钮，长按OK键将出现图12正在测量的提示，此时保持调压器不动，当图12中的正在测量的提示消息消失后，当前测试结果已经被锁定，然后“锁定”按钮变为“重测”按钮，此时请迅速操作调压器降压至零位。
注意：升压的过程中，要时刻关注Uav与Io，除避免过压外，更要提防试品异常时试验电流过大损坏仪器或被试品。
4）在图10种选择“温度校正”，显示温度校正界面：

图13 负载结果温度校正页面
该页面的参数设置值为上次试验的设置值，检查、修改使其与当前被试品一致，本仪器提供两种温度校正算法：温度系数法和国标公式法，这两种算法的公式见后面附录。
在该页面的“保存”把当前的结果保存到随机的存储器上；“打印”则通过打印机打印当前的测试结果。
