发电机转子交流阻抗测试仪操作方法

ZC-401A 发电机转子交流阻抗测试仪是我公司推出的最新款增强型发电机转子交流阻抗测试仪，该仪器采用当今最先进的高速微处理器技术，功能更强大，性能更优越，使用更方便。具有工作可靠性高、操作简便、测试精度高、小巧轻便等特点。目前在国内处于领先水平。


                    ZC-401A 发电机转子交流阻抗测试仪

1. 接通仪器工作电源，打开电源开关，待仪器复位后进入如图1所示的界面图，按“↑”“↓”键选择“手动测试”，然后按“OK”即可进入如图7所示的“手动测试参数设置”界面。

图1手动测试参数设置界面

其中：

• 设备编号――是用于区分不同设备、不同试验性质、次数。以便于在历史数据中查找和技术管理。
• 最大电压――是指试验中需要测试的最大电压值，范围（0--600V），其设定值的1.1倍为仪器默认的过压保护动作值。
• 最大电流――是指试验中需要测试的最大电流值，范围（0--120A），其设定值的1.1倍为仪器默认的过流保护动作值。

2. 按照界面中的接线图连接调压器、仪器和被测的转子绕组。

注意：接线过程一定按照仪器所示接线，否侧有可能出现烧毁仪器或其他设备！

3. 根据试验需要将以上参数设置好，移动光标选择“开始试验”后即可进入如图2所示“手动测试”界面。

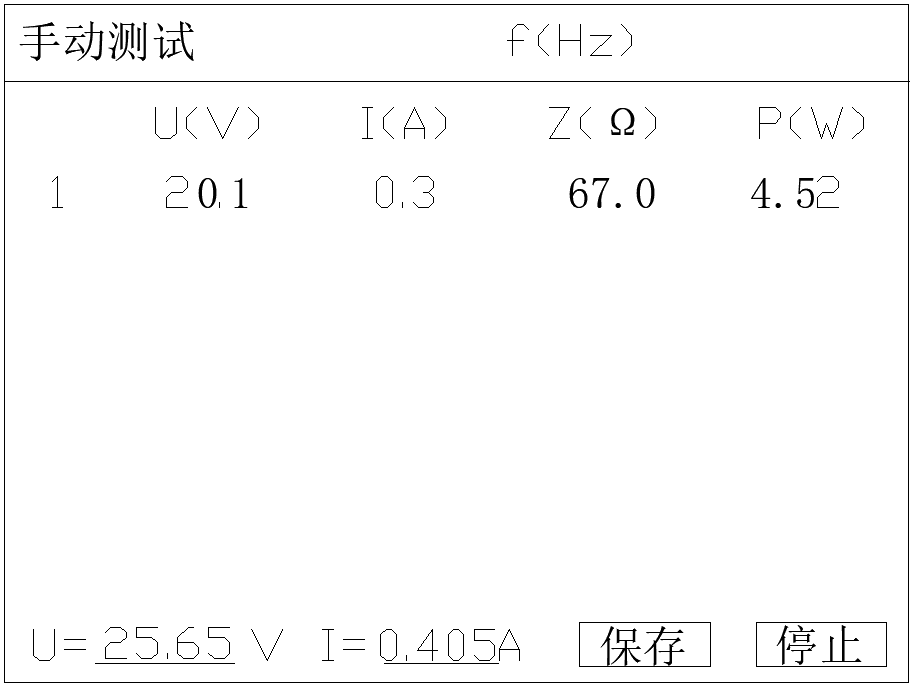

图2 手动测试界面
在此界面下调节调压器升压，当即时值出现需要的电压（或电流）测试点时按“保存”键仪器将自动采集、显示一组在此测试点下各参数的测量数据；以此类推……直至将所有需要的测试点测试完毕，然后将调压器回零。
注意：当出现误操作使输出电压或电流有一项超过设定最大值的1.1倍时，仪器将提示过压信息，此时应立即降压并注意当前电压值是否在被试品承受范围内。


4. 测试完毕后仪器界面将切换到如图3所示“手动测试结果”界面。

图3手动测试结果界面
在当前界面中按键盘上的“↑”“↓”键可以遍历测量结果，面，按“保存”可以将当前测试结果保存到仪器的存储器中便于以后查阅，按“打印”可以将当前试验结果通过面板打印机打出，按“曲线”键后仪器将根据所测数据绘制出如图1所示“电压电流关系”曲线图。
