保护回路矢量分析仪使用界面

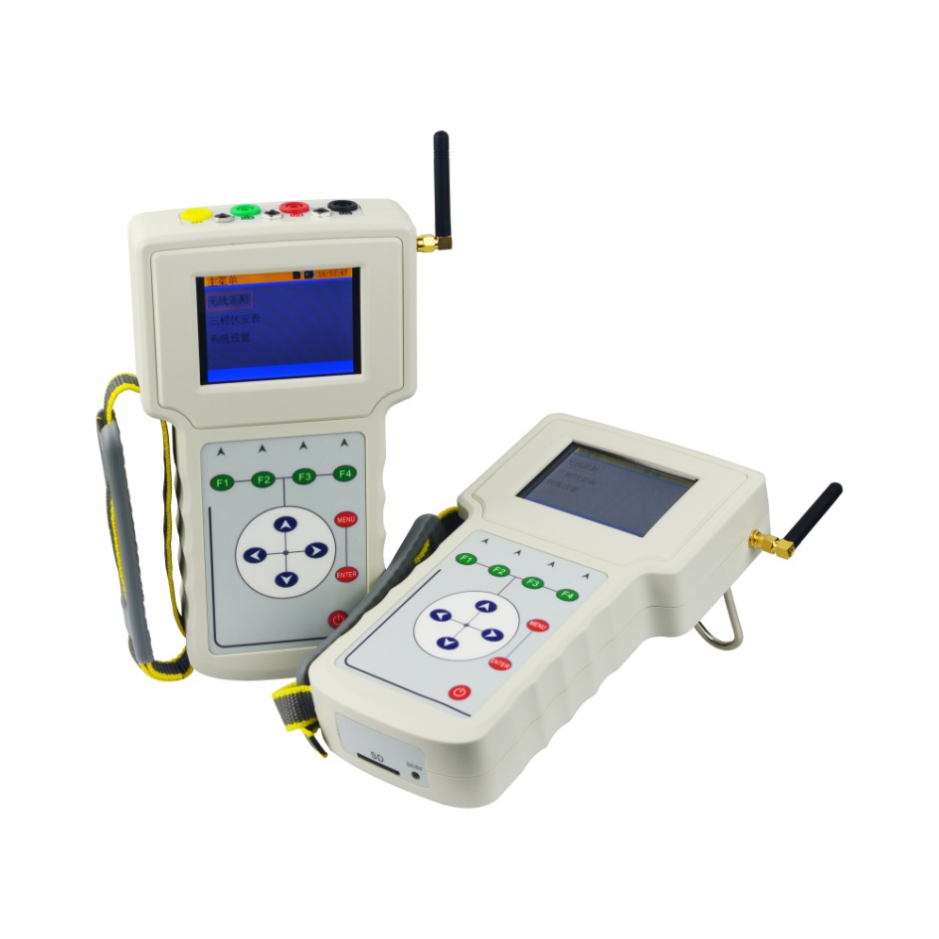

ZC-650保护回路矢量分析仪是我司采用最新技术研发的新一代仪器，它由两台手持测量终端组成，可无线同步测量六路电压、电流幅值及相位，也可单独做为三相伏安相位表使用。

ZC-650保护回路矢量分析仪采用按键式操作、能自动切换量程、实现大容量存储、且可显示向量图，非常适合电能计量、用电检查、电力稽查和变电检修、继电保护等差动检测、启动试验现场使用。并适用于各电力院校做为接线判别培训工具及教学仪器使用。同时也适用于化工、冶金、矿山、铁路等大型用电企业使用。

本文将以ZC-650保护回路矢量分析仪“三相伏安”功能中的页面为例，介绍该仪器的使用界面。
1、功能指示
图2中界面左上角的“三相伏安”表示当前处在何种测量功能。
2、状态图标指示
图2中界面中上部共有两种状态图标，分别表示SD卡状态，以及电池电量状态。

图2
3、时间指示：
图2中界面右上部为时间显示区域，表示当前的时间。
4、功能键提示
图2界面的底部是功能键提示区域，指示代表F1，F2，F3，F4这四个按键的功能，如果某个按键对应的区域为空，则表示，该按键在本界面不起作用。如本界面下，F1键表示返回主界面，F2键表示页面停止刷新，F3键表示当前处在基波幅值测量状态，F4键表示进入矢量图界面。
5、显示操作区域
上图界面的中部为显示操作区域，在该区域显示测量结果，更改参数设置等操作。
6、状态图标说明
SD卡状态说明：表示未检测到SD卡，表示检测到SD卡。
电池电量状态说明：，，，，分别表示电池电量由低到高。如果当前处在充电状态，则快速依次显示，，，。

ZC-650保护回路矢量分析仪的使用界面大家看懂了吗？有疑问可以随时咨询我司在线客服哦，定详细为您解答。
