PTA-2000 便携式电压互感器分析仪是我司在传统基于调压器、升压器、串联谐振的互感器伏安特性变比极性误差分析综合测试仪的基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型PT测试仪器 。
它的操作方法如下：
1、 电阻励磁测试
1.1接线方法
PT电阻和励磁测试接线示意图
2、 变比测试
2.1 接线方法
PT变比测试接线图
3、角差比差测试
3.1 第一步测试变比
首先根据系统提示按照1.1接线方法测试变比，测试变比完成后不要关机，应根据提示拆掉一次侧的接线然后进行第二次测试；
3.2 第二步测试角差比差
当第一步测试完成后应根据接线提示拆除一次接线，然后按“—>”继续测试。
注意：变比和误差测试过程会有仪器会有高压产生，在第二部测试提示接线出现之前严禁进行更改接线。
4、 负荷测试
4.1接线方法

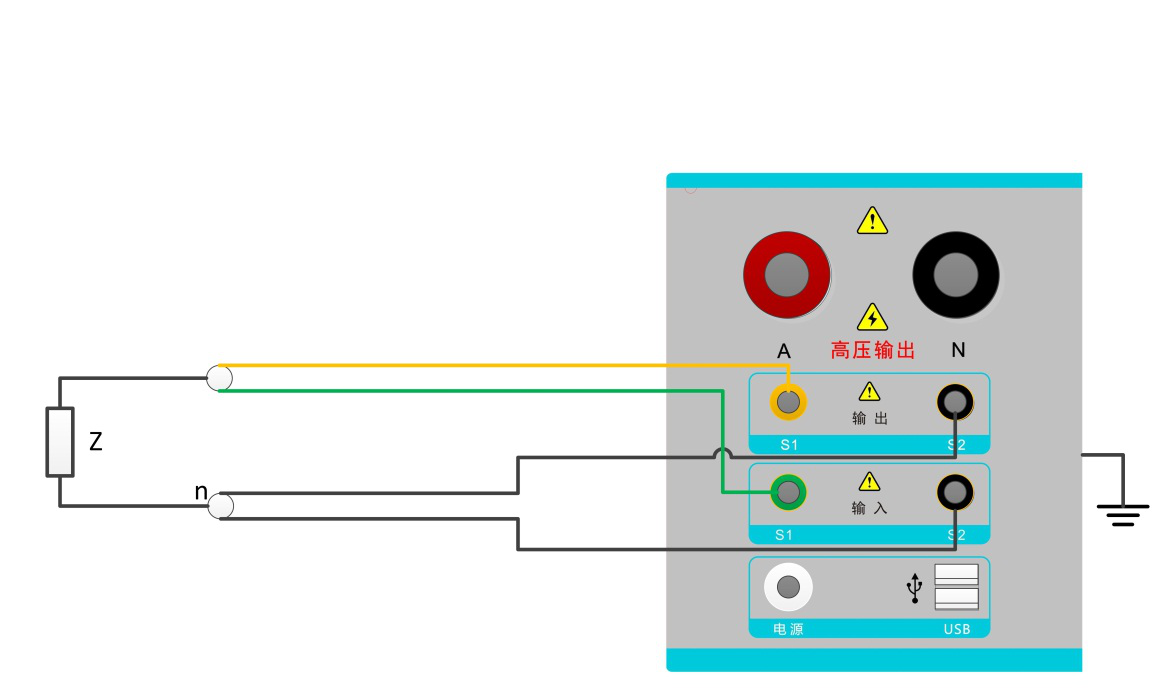

PT二次回路负荷测试接线图
5、 结果说明
如果当前所选择的实验项目完成后设备会自动进入如下图所示的结果显示界面：
励磁曲线结果界面
二次电阻：当前设定温度测试的二次直流电阻阻值；
校正电阻：校正到目标目标温度的电阻阻值；
变比：当前绕组的实测变比
极性：OK/-(同极性)或者是NOK/+(反极性)。
励磁数据结果界面
误差结果界面
以上就是
PTA-2000 便携式电压互感器分析仪的基础操作方法，可以看出PTA-2000 便携式电压互感器分析仪是一款性能稳定可靠、功能完备、自动化程度高、测试效率高的专业测试仪器，在国内处于领先水平。
如果大家对PTA-2000 便携式电压互感器分析仪还有不懂的地方，欢迎随时咨询我们的在线客服了解详细哦~
