导线接头电阻比试验原理及试验方法

母线、引线或架空输电线的接头，应接有关规程进行连接。若在交接时或运行中需要进行质量检查时，应作交流或直流的接头电阻比试验。

测量电阻比通常采用交流或直流电压降法比较方便。

1、直流电压降法

用直流法测量接头电阻比的试验接线如图1-1所示。

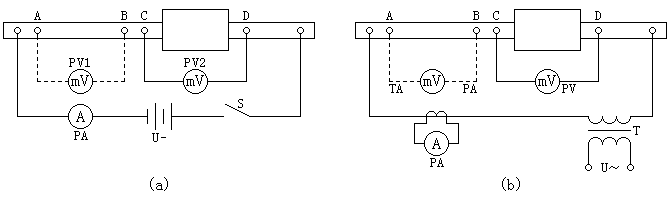

图1-1 测量接头电阻比的试验接线
(a) 直流电压降法；(b) 交流电压降法
U－、U～——直流和交流电源；T——变压器；S——开关

在导线上取AB的长度和接头CD的长度相等，所用表计应为0.5级。测量时为了防止毫伏表损坏，应先接通电流后再接入毫伏表。断电源时的顺序则相反。接线时，应使电流回路的连接线远离电压测量点，避免给测量电压造成误差。

测得的接头电阻值不应大于等长的导线电阻值，并要求档距内导线接头的机械强度应不小于导线抗拉强度的90%。

2、交流法

用交流法测量接头电阻比试验接线如图1-1(b)所示。

在变电所采用交流法测量接头电阻时，可用ZC-510大电流发生器作电源进行，其接线如图1-2所示。

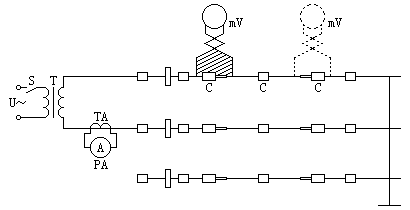

图1-2 变电所测量接头电阻的试验接线
T——ZC-510大电流发生器；C——接头

ZC-510大电流发生器的输出电流约为0.6～1kA，电压为4～6V，容量为4～6kVA。对于容量较大的变电所，可采用输出电流为5～10kA，电压为6V，容量为30kVA（或更大容量）的大电流发生器。

试验时与接头连接的导线截面应足够，连接要牢固。通电流后先用温度计检查各接头的发热状态，选其温度较高者进行接头电阻测量。

用交流法测量接头电阻时，由于测量回路的电感和大电流发生器绕组磁场的影响，可能引起较大的误差，因此需提高整流型毫伏表测得的电压值，以减小测量误差。测量时，采用小截面的导线作电压引线比用大截面的导线误差小，这是因为小截面导线的电阻大，电抗分量的影响相对较小。

在交流下测量接头电压降的回路中，若测量引线围绕的面积（图1-2中的斜线部分）越大，则测量的接头电阻的误差也越大。为了减小其误差要尽量减小测量电压回路围绕的面积，应将电压的引线扭绕，并在接头两侧圆周的不同点进行测量（图1-2中用虚线部分表示），以便互相比较判断接头质量。
