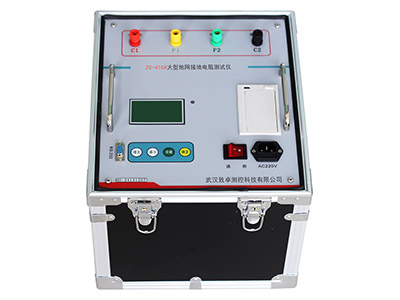

ZC-410A 大型地网接地电阻测试仪

  • 大型地网接地电阻测试仪
  • 大型地网接地电阻测试仪
客户服务热线
销售热线:400-027-1566
技术支持:027-67849535
立即咨询
  • 服务说明
  • 武汉致卓测控科技有限公司专业生产【ZC-410A大型地网接地电阻测试仪】,凡购买本产品的全国用户享受免费技术指导 、我公司对您所购买的大型地网接地电阻测试仪提供一年内免费维修、终生维护、或者现场指导等服务,欢迎联系我们!

  • 关 键 词
  • 接地电阻测试仪,大地网接地电阻测试仪,大型地网接地电阻测试仪

  • 相关文章
  • zc-410A大地网接地电阻测试仪,采用了新型变频交流电源,并采用了微机处理控制和信号处理等措施,很好的解决了测试过程中的抗干扰问题,简化了试验操作过程,提高了测试结果的精度和准确性,大大降低了试验人员的劳动强度和试验成本。本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。可测变电站地网(4Ω)、水火电厂、微波站(10Ω)、避雷针(10Ω)多用机型,本仪器采用异频抗干扰
    • 产品参数
    • 产品特性
    • 应用指南
    • 经典案例
    • 相关视频
    测量范围  0~200Ω(含电流桩阻抗)
    分  辨 率  0.001mΩ
    测量误差  ±(读数×1%+0.005Ω)
    最大输出电压 AC 400V (45Hz、55Hz,双频,正弦波)
    最大输出电流 AC 5A (45Hz、55Hz,双频,正弦波)
    电流输出档位 5/4.5/4/3.5/3/2.5/2/1.5/1A,每0.5A一档,共9档。
    抗干扰能力 抗工频50Hz电压10V
    测量线要求 电流线铜芯截面积≥1.5mm2
    电压线铜芯截面积≥1.0mm2
    供电电源 AC 220V±10%,50Hz
    外形尺寸 320×350×315mm3
    仪器重量 27.5kg


    1、测量的工频等效性好。测试电流波形为正弦波,频率仅与工频相差为5Hz,使用45Hz 和55Hz 两种频率进行测量。
    2、抗干扰能力强。本仪器采用异频法测量,配合现代软硬件滤波技术,使得仪器具有很高的抗干扰性能,测试数据稳定可靠。
    3、精度高。基本误差仅0.005Ω,可用来测量接地阻抗很小的大地网。
    4、功能强大。可测量电流桩,电压桩,接地电阻,跨步电压,接触电压
    5、操作简单。全中文菜单式操作,直接显示出测量结果。
    6、布线劳动量小,无需大电流线。


    目前在电力系统中,大地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰,提高测量结果的准确性,绝缘预防性试验规程规定:工频大电流法的试验电流不得小于30A。由此,就出现了试验设备笨重,试验过程复杂,试验人员工作强度大,试验时间长等诸多问题。

    ZC-410A大地网接地电阻测试仪,采用了新型变频交流电源,并采用了微机处理控制和信号处理等措施,很好的解决了测试过程中的抗干扰问题,简化了试验操作过程,提高了测试结果的精度和准确性,大大降低了试验人员的劳动强度和试验成本。
    本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。可测变电站地网(4Ω)、水火电厂、微波站(10Ω)、避雷针(10Ω)多用机型,

    本仪器采用异频抗干扰技术,能在强干扰环境下准确测得工频50Hz下的数据。测试电流最大5A,不会引起测试时接地装置的电位过高,同时它还具有极强的抗干扰能力,故可以在不停电的情况下进行测量。
