变压器空载负载测试仪的键盘使用方法和主界面介绍

时间:2018-08-17 阅读: 次 来源:致卓测控
文章标题:变压器空载负载测试仪的键盘使用方法和主界面介绍关  键 词:变压器空载负载测试仪,变压器空载负载测试仪的使用方法概      述:ZC-202A变压器空载负载特性测试仪又称变压器综合测试仪及变压器测试仪,变压器空载负载特性测试仪用于测试单、三相变压器空载电流、空载损耗、短路电压、短路(负载)损耗、谐波等参数。

ZC-202A 变压器空载负载特性测试仪又称变压器综合测试仪及变压器测试仪,变压器空载负载特性测试仪用于测试单、三相变压器空载电流、空载损耗、短路电压、短路(负载)损耗、谐波等参数。

ZC-202A 变压器空载负载特性测试仪自带实时电子钟,自动记录试验的日期、时间利于实验结果的保存、管理。单机可以完成1000KVA以下的配电变压器全电流下的负载实验的测量;在三分之一额定电流下可完成3150KVA以下的配电变压器的负载试验的测量(在三分之一的额定电流下,变压器空载负载测试仪可换算到额定电流下的负载损耗参数)。



一、变压器空载负载测试仪键盘使用方法

变压器空载负载特性测试仪"OK"键选择当前的输入,"取消"可以消除刚才的错误输入,"↑""↓""←""→"则可以方便的实现光标的移动。"切换"键为备用键。键盘的下方为0~9的数据键,在数据输入时,通过这些数字键可以方便的输入数据。

二、变压器空载负载测试仪主界面介绍

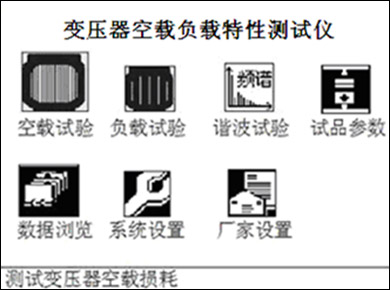

主界面如图1所示,由以下模块组成。

变压器空载负载特性测试仪开机主界面
图1 变压器空载负载特性测试仪开机主界面

1、变压器空载负载特性测试仪空载试验:在该菜单中可以测定单相变压器、三相变压器的空载损耗。

2、试验:在该菜单中可以测定单相变压器、三相变压器的负载损耗。

3、谐波试验:对单相或三相电压、电流进行谐波分析试验。

4、试品参数:对预设的变压器参数进行修改、增加、删除等操作。

5、数据浏览:对存储的数据进行浏览,删除等管理。

6、系统设置:设置当前的系统时间、系统参数等。

7、厂家设置:该功能为武汉致卓测控科技有限公司生产调试用。
